新型电动葫芦电机的结构设计
新型电动葫芦电机的结构设计
编辑:北京凌鹰起重 浏览:4378 时间:2016-05-28

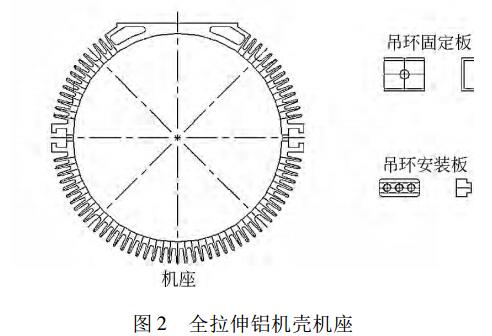

该系列电机为B5安装，要求电动葫芦电机质量尽可能轻，机座设计为全拉伸铝机壳，如图2所示。该机座的特点是材料为铝，导热快，质量轻且外形美观，机座的任意截面都一致，机座的长度可以根据电机功率大小任意选取，避免了一个中心高需要几个机壳模具的情况，同时机座的长度可以根据铁芯长度设计得尤为紧凑。由于机座材质为铝，所以，吊环螺钉不能直接装在机座上，必须通过吊环安装板及吊环固定板来安装吊环螺钉。由于吊环安装板材质为铸钢，所以能承受电机的质量，且吊环固定板可以保护吊环安装槽在受力的情况下不朝外变形，且吊环安装板的位置可以在吊环安装槽内移动。
当电机质心变化时，吊环螺钉可以跟着移动，只需用紧定螺钉将吊环安装板固定在合适的位置，还优化就可以确保吊环螺钉总是在电机的质心处，使电机在吊装时总是平衡的。冷却风可以通过通风口流通，不会被电机接线盒阻挡，可以有效降低出线盒处的温度。U形槽的作用: 电机的端盖与机座通过双头螺杆固定，U形槽4个均布，可以固定双头螺杆的位置，同时又起到散热片的作用，既不增加机座的质量又可以增加机座的散热面积。带绕组定子铁芯采取热套工艺，同时通过紧定螺钉孔固定，保证电机能够频繁正反转。定子采取外止口加工工艺，主要可以保证定子的气隙同轴度。通过试验验证，增加了机壳散热面积后电机的温升下降了23 K，电机的振动及噪声都非常小。由于电动葫芦的工况决定了电机可能频繁制动，因此，设计了一种特殊的后端盖，如图3所示，将制动器摩擦面和轴承隔开，可以避免频繁摩擦导致热量直接传递到轴承将轴承烧毁。
