环链电动葫芦常见的几种结构介绍
环链电动葫芦常见的几种结构介绍
编辑:北京凌鹰起重 浏览:6458 时间:2017-03-21
常见的环链电动葫芦结构主要有下面几种： 同轴输入同轴输出结构、C形结构布置、水平 C 形结构，今天我们就要针对这几款结构进行详细的介绍：

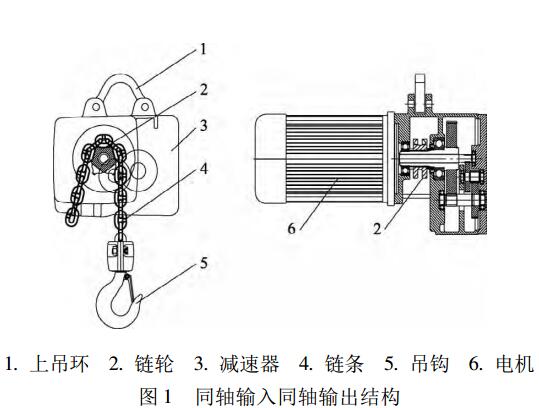

同轴输入同轴输出结构：电机输入轴穿过链轮中心，传递给链轮的另一侧减速器减速后再回传给链轮，链轮轴支撑结构多为简支梁结构，见图1。
电机输入轴—减速器—链轮组成的传动链成 C形结构布置， 电机的输入轴直接给减速器，经减速器减速后传给链轮，电机输入轴的中心与链轮轴中心不同轴，平行布置且错开一段距离，链轮多为悬臂结构。而 C 形结构布置又分垂直C形结构和水平C形结构。垂直C 形结构，见图2， 水平C 形结构，见图3。
