优质钢丝绳电动葫芦对卷筒的要求
编辑:北京凌鹰起重 浏览:7073 时间:2017-08-18

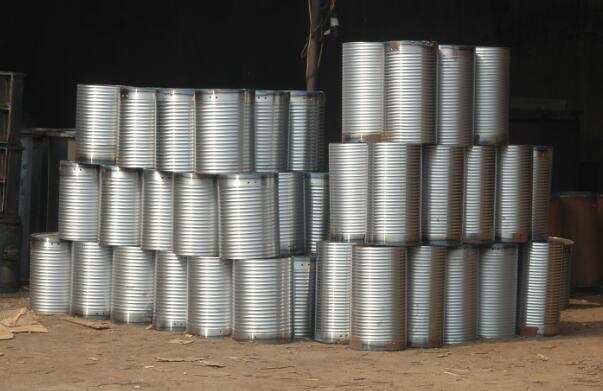

卷筒是用来卷绕电动葫芦钢丝绳的部件，分长轴卷筒和短轴卷筒。按轴是否旋转，分为转轴式和定轴式；按表面是否有槽，分为光面卷筒和有槽卷筒；按绕绳层数9分为单层绕和多层绕。单层绕多用在桥架型起重机；多层绕多用在起升高度大或结构尺寸受限制的地方，如汽车起重机
那么优质的钢丝绳电动葫芦对卷筒有哪些要求？
1、当吊钩处于上极限位置时，应保证钢丝绳全部在绳槽中，当吊钩处于下极限位置时，钢丝绳尾端留在卷筒上的圈数为2—3圈，即安全圈，以避免载荷直接作用于钢丝绳尾端的固定装置上。根据计算，采用安全圈的绳尾拉力仅为钢丝绳大拉力的13．4％；如留1．5圈，绳尾拉力则为钢丝绳大拉力的40％，且作用在钢丝绳尾端的固定装置上。一旦钢丝绳固定装置松动，就会造成重物坠落事故。
所以吊钩降到低处时，钢丝绳必须在卷筒上留有一定的圈数，留有的圈数不得少于2圈；水利、电力建设用起重机不得少于2.5圈；塔式起重机、流动式起重机、桥式抓斗卸船机、施工升降机和龙门架及井架物料提升机不得少于3圈；岸边集装箱起重机不得少于5圈。
2、铸铁卷筒壁厚6一d>12mm；铸钢卷筒壁厚6>15ram。
3、钢丝绳尾端在卷筒上的固定装置，应有防松或自紧的性能。
4、每个绳端至少用两块压板固定(电动葫芦、水利、电力建设用起重机不少于3块)。
5、卷筒上钢丝绳尾端采用楔块固定时，楔块与楔套的锥度应一致，以使被夹持的钢丝绳受力一致。
6、卷筒直径与钢丝绳直径的比值h，不应小于表2-1中的数值。
7、卷筒凸缘应比外层钢丝绳或链条高出2～2.5倍的钢丝绳直径或链条的宽度。
8、卷筒宜有螺旋槽。以增大钢线绳与卷筒之间的接触面
积，减轻钢丝间的接触应力和摩擦力。
9、钢丝绳在卷筒上缠绕时不允许跳槽，不准堆积卷绕，必须按顺序整齐排列。

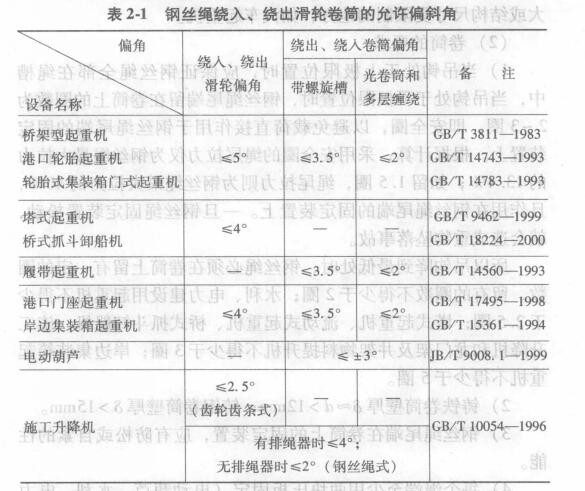

10、钢丝绳的允许偏斜角，见表2-1。
