电动葫芦是用来提升或下降重物，并能在水平方向移动的起重运输机械。它具有起重量小、结果简单、操作方便等特点，广泛应用于工矿企业中进行小型设备的安装、吊运和维修中。一般电动葫芦只有一个恒定的运行速度。
电动葫芦是用来提升或下降重物，并能在水平方向移动的起重运输机械。它具有起重量小、结果简单、操作方便等特点，广泛应用于工矿企业中进行小型设备的安装、吊运和维修中。一般电动葫芦只有一个恒定的运行速度。
电动葫芦根据电动机、制动器和卷筒等主要部件布置的不同，可分为TV型、CD型、DH型和MD型。电动葫芦按用途可分为通用型和专用型两种。

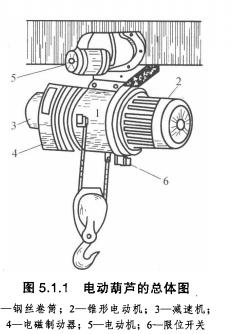

我国字型联合设计的CD型钢丝绳电动葫芦，如图5.1.1所示。它由两个结构上相互联系的提升机构和移动装置主城，分别由提升电动机和移动电动机拖动。提升机构电动机通过减速箱拖动钢丝卷筒。提升的钢丝卷筒由锥形电动机经减速箱拖动，主传动轴和电磁制动器的锥形圆盘相连接。电动葫芦是借导轮的作用在工字梁上来回移动，而导轮由另一台电动机经圆柱形减速箱驱动。电动葫芦的行走机构设有电磁制动器，并用机械撞块限制前后两个方向的移动形成。

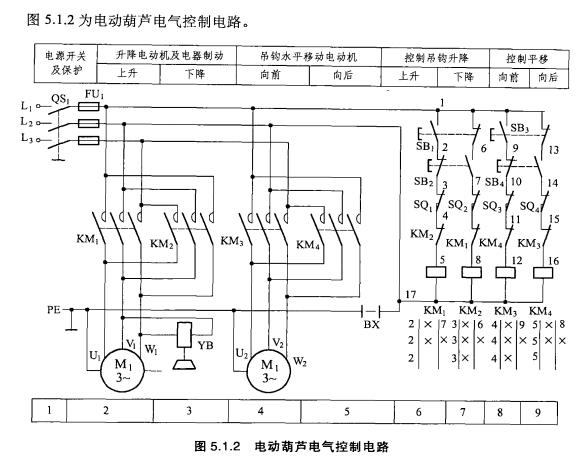

电磁制动器对主传动轴制动。在提升吊钩的极限位置装有形成限位开关。移动机构电动机经减速箱拖动行走导轮，行走导轮可以在工字轨道上来回滚动。当它超出形成时，由形成限位开关进行限位?；?。为了安全，电动葫芦采用点动控制，当操作人员离开岗位时，电动葫芦就自行停车，避免事故发生。
