千斤顶，又称为举重器，俗称压勿煞。这是一种用较小力量就能把重物顶高、降低或移动的起重工具。还可用它和其他工具配套作一种加工工具，称材料顶直或顶弯，例如用来矫直角钢滑线和加工硬铝母线的平弯、立弯等。
千斤顶，又称为举重器，俗称压勿煞。这是一种用较小力量就能把重物顶高、降低或移动的起重工具。还可用它和其他工具配套作一种加工工具，称材料顶直或顶弯，例如用来矫直角钢滑线和加工硬铝母线的平弯、立弯等。
常见的千斤顶如下：

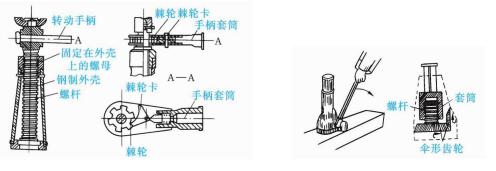

1、螺旋式千斤顶，如图1-110所示，简单的千斤顶。其由钢制外壳和螺杆及固定在外壳上的螺母组成。转动手柄即可将重物顶起或降下。为了省力和顶升平稳，手柄常带有棘轮，棘轮手柄由棘轮、棘轮卡、手柄套筒组成。还有一种伞齿轮式螺旋千斤顶，如图1-11所示。扳动操作手柄，经过伞型齿轮传动，将千斤顶顶升起。这种千斤顶上还装有一个换向扳钮，可控制千斤顶的升和降。螺旋千斤顶均有自锁作用，所以重物不会因停止操作而突然下降，也无漏油等故障问题，维护保养也较方便，能在垂直、横卧或倒放等几种位置状况下使用。常用的有5、10、15、30、50t等规格。手柄操作力有十多公斤到几十公斤不等，由1-3人操作。

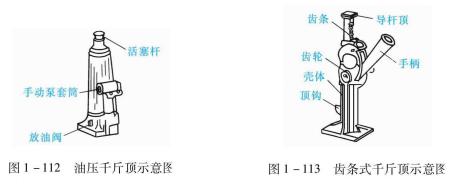

2、油压式千斤顶，是一种起重量较大的千斤顶，常用的为几吨至50t，如图1-112所示，大的可达500t。这种千斤顶一般由钢制壳体（工作油缸）、活塞、油泵、手柄等部分组成。使用时将手柄插入手动泵套筒内，上下揿动即可使活塞杆平稳上升，需要降落时，只要把位于底座的放油阀按逆时针方向微微旋松，即可使活塞杆渐渐下降。
3、齿条式千斤顶，也称为起道机。如图1-113所示，其起重量比较小，起重规格为3/15t等。齿条式千斤顶由钢制壳体、齿条、齿轮和手柄等组成。导杆顶（起重量15t）用来顶升离地较高的物体，顶钩（起重量3t）用来顶升离地面不高的物体。
