钢丝绳电动葫芦各部件的选用标准
钢丝绳电动葫芦各部件的选用标准
编辑:北京凌鹰起重 浏览:5691 时间:2018-09-30
钢丝绳电动葫芦常用的配件有吊钩、钢丝绳、卷筒、滑轮、制动器、安全装置等等，各个配件在选用的时候都是有一定的标准，下面我们来做一一的介绍：
钢丝绳电动葫芦常用的配件有吊钩、钢丝绳、卷筒、滑轮、制动器、安全装置等等，各个配件在选用的时候都是有一定的标准，下面我们来做一一的介绍：
1、吊钩：不得采用铸造的吊钩，吊钩应设有防止吊重意外脱钩的钩口闭锁装置。

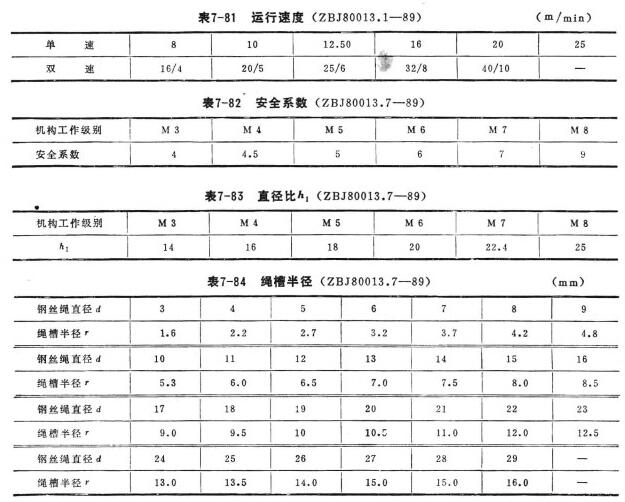

2、钢丝绳:电动葫芦用钢丝绳应优选采用线接触式钢丝绳，其结构型型式应符合GB1102-79中的绳18x7、绳6w（36）和绳6x37，其标称抗拉强度不低于1520N/mm2。钢丝绳的安全系数应不小于表7-82中的数值。钢丝绳在卷筒上应按顺序整齐排列。由多根钢丝绳支承载荷时，应设有使各根钢丝绳受力均衡的滑轮装置。当吊钩处于工作位置最低点时，钢丝绳在卷筒上的安全圈必须不少于2圈(固定绳尾的圈数除外)。用于吊运熔化金属的电动葫芦，对钢丝绳应采取有效的防辐射热隔板等措施。
3、卷筒：卷简上钢丝绳尾端的固定装置应有防松或自紧的性能。固定装置在设计时应考虑在计及安全圈的摩擦作用情况下，能承受2．5倍的钢丝绳额定拉力．钢丝绳与卷筒面之间的摩擦系数P=0.1。卷筒直径与钢丝绳直径d的比值hl应不
小于表7-83的数值。卷筒绳槽半径r的最小值(r=0．525应符合表7-84的规定。
4、滑轮：滑轮直径与钢丝绳直径的比值h2应不小于表7-85的规定。平衡滑轮直径与钢丝绳直径的比值应不小于0.6h2。滑轮组应有防止钢丝绳跳出绳槽的装置。滑轮不得有毛刺、缺损等。
5、起升机构的制动器
电动葫芦必须有常闭式制动器制动器在额定载荷下的安全系数应不小于2。
制动器应有补偿磨损的调整机构。
制动器应有符合相应工作级别的热容量。
采用锥形制动器时，锥形制动环必须在制动状态下全部包容(或被包容)在制动轮上，其尾端不允许鼹出在制动轮外(见图7—80)。
电动葫芦使用在特别重要的场所时，应装设第二制动器。
6)安全装置
电动葫芦应设有上升极限位置限位器，且能保证当吊钩起升到极限位置时自动切断起升电路。电动葫芦应设有超载限制器和下降极限位置限位器；限位器应具有错相保护的功能。电动葫芦起升电机应设有过热保护装置。单层缠绕钢丝绳的电动葫芦必须设有导绳器。
