介绍一种用手拉葫芦和煤电钻改造成的电动葫芦
介绍一种用手拉葫芦和煤电钻改造成的电动葫芦
编辑:北京凌鹰起重 浏览:7815 时间:2018-12-30
现有的电动葫芦由于体积较大，不适合在煤矿的井下机电硐室起吊、装卸设备和物件，而采用手拉葫芦吊装重物，其升降速度较慢，操作工人的体力消耗会很大，由此导致工作效率较低。
现有的电动葫芦由于体积较大，不适合在煤矿的井下机电硐室起吊、装卸设备和物件，而采用手拉葫芦吊装重物，其升降速度较慢，操作工人的体力消耗会很大，由此导致工作效率较低。
为了提供一种体积小，结构紧凑，非常适合在煤矿的井下机电硐室起吊、装卸设备和物件，可降低工人劳动强度，提高工作效率的利用手拉葫芦和煤电钻改造成的电动葫芦。
该款电动葫芦，包括手拉葫芦和煤电钻，手拉葫芦包括壳体和手拉转轮，手拉转轮上没有缠绕搭接手拉链，所述煤电钻包括机壳和卡装在煤电钻的卡具上的钻杆，煤电钻上设有开关，所述手拉转轮与所述钻杆同轴设置，手拉转轮朝外的端面朝向所述煤电钻，所述壳体和所述机壳采用固定架固定相连，所述手拉转轮朝外的端面上固定有手拉转轮法兰盘，手拉转轮法兰盘的边缘上均布有多个螺栓孔，每个螺栓孔处采用紧固件分别与一个皮带条的一端固定相连，每个皮带条的另一端通过钻杆法兰盘上的螺栓孔采用紧固件连接固定在钻杆法兰盘的边缘上，钻杆法兰盘安装固定在所述钻杆的端头上，所述手拉转轮法兰盘和钻杆法兰盘之间具有20-120mm的弹性间隙，所述煤电钻上的开关为双向手动开关，所述煤电钻上的开关安装在防爆开关盒中。
其中所述煤电钻上的开关为双向手动开关，所述手拉转轮法兰盘和所述钻杆法兰盘上的螺栓孔数量同为3个或4个或6个或8个。
其中所述煤电钻上的开关安装在防爆开关盒中。
其中所述排灰筒的内侧壁的左、右两侧和后侧的下部分别焊接固定有筋板，筋板的底端在翻转盖板与出灰口相贴时与翻转盖板的上表面相贴。
该电动葫芦采用独特的设计，利用手拉葫芦和煤电钻相结合，其手拉葫芦的手拉转轮上没有缠绕搭接手拉链，煤电钻包括机壳和卡装在煤 电钻的卡具上的钻杆，手拉转轮与钻杆同轴设置，手拉转轮朝外的端面朝向煤电钻，壳体和机壳采用固定架固定相连，手拉转轮朝外的端面上固定有手拉转轮法兰盘，手拉转轮法兰盘上均布有多个螺栓孔，每个螺栓孔处采用紧固件分别与一个皮带条的一端固定相连，每个皮带条的另一端通过钻杆法兰盘上的螺栓孔采用紧固件连接固定在钻杆法兰盘上，钻杆法兰盘上的螺栓孔位置与手拉转轮法兰盘上的螺栓孔位置对应，钻杆法兰盘安装固定在钻杆的端头上。在使用时，当需要起吊重物时，可利用煤电钻的电机带动钻杆按照需要的方向旋转，钻杆就会通过钻杆法兰盘、多个皮带条8和手拉转轮法兰盘带动手拉葫芦的手拉转轮按照需要的方向转动，从而完成对重物的起吊。由于采用皮带条这种软连接设计将煤电钻的电机产生的扭矩传递到手拉葫芦的手拉转轮，保证了手拉葫芦转动的平稳性，再由于煤电钻的输出转速较低，不需要另加减速装置，故本发明的利用手拉葫芦和煤电钻改造成的电动葫芦的结构非常紧凑，体积也较小，尤其适宜井下机电硐室起吊、装卸设备和物件、以及安撤面使用，并可降低工人劳动强度，提高工作效率。

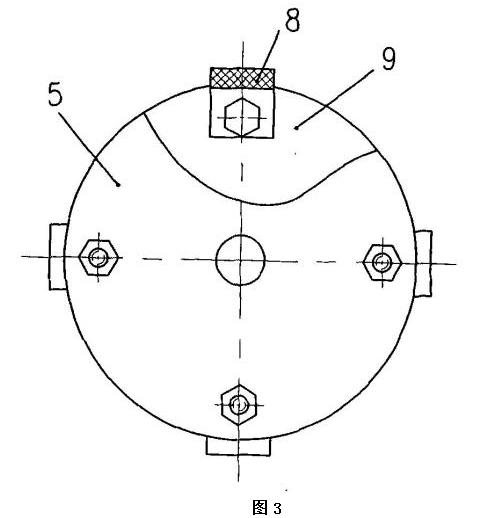

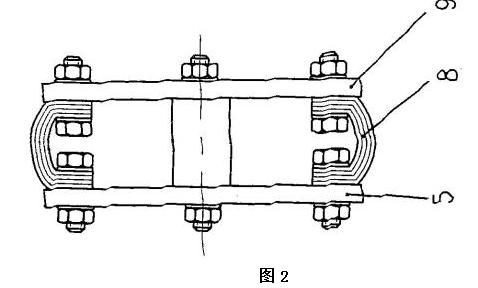

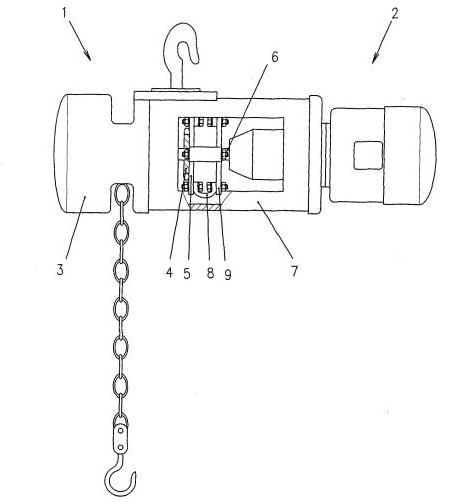

下面结合附图对利用手拉葫芦和煤电钻改造成的电动葫芦有更进一步的了解。
