MD1型钢丝绳电动葫芦电气控制线路识图

编辑:北京凌鹰起重    浏览:8985    时间:2019-01-07

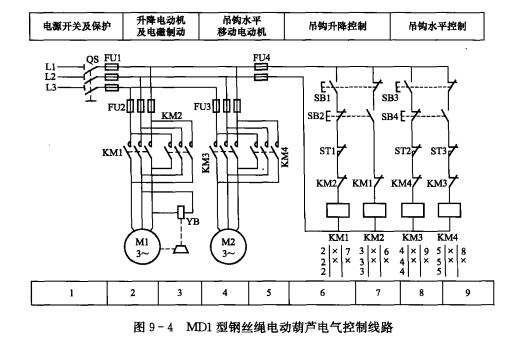

MD1型钢丝绳电动葫芦是一种轻小型起重设备。它可以饭庄在葫芦单梁、桥式起重机、门式起重机、悬挂起重机等机械上,实现精密装卸、砂箱合模、机床检修等精细作业。MD1型钢丝绳电动葫芦电气控制线路如图9-4所示。

MD1型钢丝绳电动葫芦是一种轻小型起重设备。它可以饭庄在葫芦单梁、桥式起重机、门式起重机、悬挂起重机等机械上,实现精密装卸、砂箱合模、机床检修等精细作业。MD1型钢丝绳电动葫芦电气控制线路如图9-4所示。


    主电路图区划分:

MD1型钢丝绳电动葫芦由升降电动机M1、吊钩水平移动电动机M2驱动相应机械部件实现精密装卸、砂箱合模、机床检修等精细作业,根据机床电气控制系统主电路定义可知,其主电路由图9-41-5区组成,其中1区为电源开关及保护部分;2区和3区为升降电动机M1主电路,4区和5区为吊钩水平移动电动机M2主电路。

   主电路识图:

  1. 电源开关及保护部分。电源开关及保护部分由图9-41区隔离开关QS、熔断器FU1组成。实际应用时,格力开关QS1为机床电源开关;熔断器FU1实现升降电动机M1,吊钩水平移动电动机M2短路保护功能。

  2. 升降电动机M1主电路。由图9-42区、3区主电路可知,升降电动机M1主电路属于正、反转电磁制动单元主电路结构。实际应用时,接触器KM1KM2主触头分别控制升降电动机M1正、反转电源通断。此外,熔断器FU2实现升降电动机M1短路保护功能,电磁阀YB实现升降电动机M1电磁制动控制动能。

  3. 吊钩水平移动电动机M2主电路。由图9-44区、5区主电路可知,吊钩水平移动电动机M2主电路也属于正、反转单元主电路结构,实际应用时,接触器KM3KM4主触头分别控制吊钩水平移动电动机M2正、反转电源通断。熔断器FU3实现吊钩水平移动电动机M2短路保护功能。
