电动葫芦故障分析之按上升和下降按钮时失灵，但左右行走正常
电动葫芦故障分析之按上升和下降按钮时失灵，但左右行走正常
编辑:北京凌鹰起重 浏览:7620 时间:2019-01-18
在按动电动葫芦的上升和下降按钮时，有时能正常地上升或下降，有时又不能上升或下降，电动葫芦的左右运动没有异常。
在按动电动葫芦的上升和下降按钮时，有时能正常地上升或下降，有时又不能上升或下降，电动葫芦的左右运动没有异常。

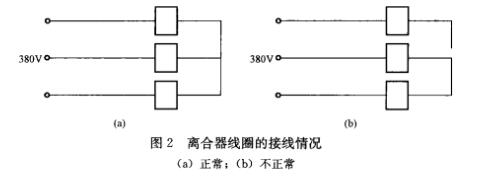

左右运动电动机正常，说明通过电缆提供的三相电源应该没有问题。按上升或香江按钮时，在不能上升或下降的时候，设在上方的电气控制箱内仍有电器动作的声音，从这一点说明按钮与电缆线路没有问题，并且继电气能正常地闭合。在按上升或下降的按钮后，用钳形电流表电缆的三相电流，三相的电流大大超过了额定电流，说明控制上升和下降的电动机有堵转的现象。怀疑最大的可能是传动机械卡是或电动机轴承问题。登高后，让操作人员按上升或下降的按钮，以便通过声响来判断故障的部位。发现正常上升或下降时候和不正常时上升和下降时的声音不一样，回想正常时在按按钮的瞬间，有较大的响声；而现在在按按钮的瞬间，只有继电器闭合的声音，为什么声音会不一样呢？是什么地方不一样呢？这时突然想到，还没有检查离合器。打开电动葫芦后盖，在按按钮进行观察，正常时在按上升或下降按钮时离合器应该动作，但现在按上升或下降按钮时离合器好像很无力，可以判断是离合器部分的故障，检查离合器的3个线圈发现，有一个线圈的中点接线，因机械力而拉出来了，有时候接触了有时没有接触，如图2所示。
从图2（a）可以看出，正常的情况下，3个线圈的电压都是220V，3个线圈都能正常地吸合，离合器也能正常的离合，上升和下降时电动机能正常地工作，但在有一个线圈的一端脱离中点后，中点就不存在了，见图2（b）。3个线圈中，一个线圈没有电压，另两个线圈的电压为380/2V=190V，每个线圈虽说有190V，但这两个线圈是串联的，不能保证两个线圈的阻抗是相等的，这时3个线圈都不可能正常地工作，造成了离合器不能正常地勤离合。离合器的工作不正常，就造成了电动葫芦上升和下降时的阻力增大，电动机就不能正常的工作工作，电动葫芦就不可能正常的上升和下降了。
离合器的3个线圈的电压是220V的，但是其原先的三尾端相连的星形接法，并不能保证每个线圈的阻抗相等。为确保3个线圈能同时吸合，对离合器线圈电路进行了改进，另外增加了一根零线，保证每个线圈同时提供220V的电源。
对于三相电源中点的连接，如果是电感性的负载，最好要慎重，因电磁性负载的阻抗分为两个部分，一根是线圈的感抗，另一个是线圈的电阻，这点和电阻性的负载是不一样的，再有就是在震动加大的场合，接线时要采用必要的防震措施，以保证线路接头的连接可靠。
