技术领域
本实用新型涉及一种汽车座椅移动搬运车。
背景技术
目前，座椅在生产的过程中，工位的移动是依靠人来单个移动，费时、费力，劳动强度大，劳动效率低。本实用新型的目的是提供一种省时省力，搬运速度快、劳动强度小的汽车座椅移动搬运车。
附图说明
本实用新型涉及一种汽车座椅移动搬运车。
背景技术
目前，座椅在生产的过程中，工位的移动是依靠人来单个移动，费时、费力，劳动强度大，劳动效率低。本实用新型的目的是提供一种省时省力，搬运速度快、劳动强度小的汽车座椅移动搬运车。
附图说明

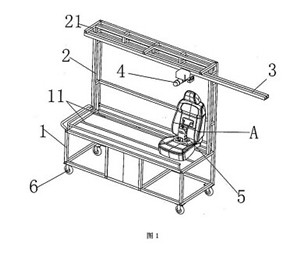

图1是本实用新型的立体示意图。

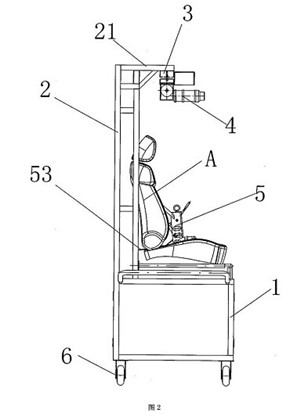

图2是本实用新型的侧视图。

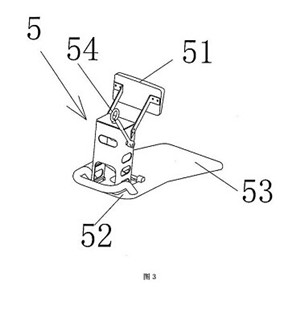

图3是本实用新型的吊具的立体示意图。
请参阅图1和图2所示，本实施例是由长方体架体1、导轨支架2、导轨3、手动葫芦4和吊具5构成，长方体架体1的四个底角安装有脚轮6，长方体架体1上具有滑轨11，长方体架体1的一个侧边向上延伸导轨支架2，导轨支架2的顶端向长方体架体1的方向延伸有导轨挂架21，导轨3设置在导轨挂架21的底部，导轨3从导轨挂架21上延伸出一段，手动葫芦4滑动设置在导轨3上，手动葫芦4的吊钩挂有吊具5；如图3所示，吊具5是由靠背托51、底座52、插板53和吊环54构成，靠背托51设置在底座52上并朝向一侧，插板53设置在底座52上并向靠背托51的方向延伸，底座52上具有吊环54，使用时，将吊具5放置在汽车座椅A上，插板53向后插入在座椅靠背与椅座之间的缝隙中，靠背托51靠在椅背上。
本实施例的使用过程：
将本实施例推到工位处，导轨3的延伸出的一段，位于汽车座椅A的上方，然后将吊具5安装在汽车座椅A上，手动葫芦4钩挂吊具5吊起汽车座椅A，再拉动汽车座椅A沿导轨3移动到长方体架体1的滑轨11上排列摆放。完毕后，将载有汽车座椅A的本实施例移动到目的地。上一条: 一种吊索具安全立体存放架
