环链手扳葫芦的总体构造如何？怎样操作？
编辑:北京凌鹰起重 浏览:4294 时间:2019-07-11

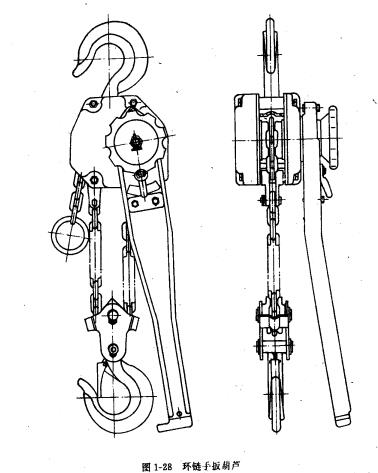

环链手扳葫芦的结构如图1-28所示，它采用一级齿轮转动，主要有齿轮轴、齿轮、制动器、起重链条、链轮、吊钩、操作手柄等。
操作时，先转动手柄上的旋钮使之指向位置牌上“上”的位置（表示吊钩上升），然后扳动手柄，拨抓便波动拨轮，将摩擦片、棘轮、制动器座机压紧座压成一体，并带动齿轮轴及齿轮一起转动，于是链接的内花键上的起重链轮便带动起重链条上升，重物即被平稳地起吊。当要下降重物时，转动手柄上的旋钮指向|“下”的位置，扳动手柄，制动器松开，重物因自重作用而下降，当停止扳动手柄时，重物就停止下降。在棘爪销上海装有脱离机构，空载时可以快速调整吊钩位置。
