焊罐电动葫芦提升系统结构简述
焊罐电动葫芦提升系统结构简述
编辑:北京凌鹰起重 浏览:2702 时间:2019-12-25
罐壁内侧均布立柱，立柱数量、尺寸由计算得出，后面将给出计算过程。立柱距罐壁的距离应以电动葫芦不碰包边角钢为准。

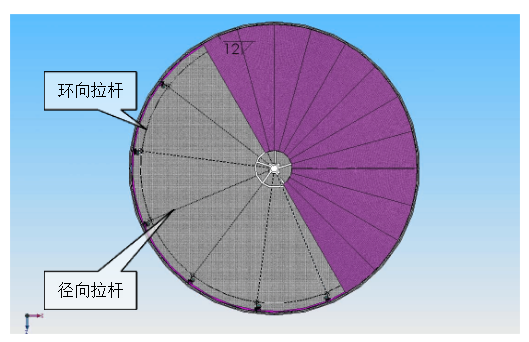

罐壁内侧均布立柱，立柱数量、尺寸由计算得出，后面将给出计算过程。立柱距罐壁的距离应以电动葫芦不碰包边角钢为准。立柱安装必须保证垂直，如与罐底接触有间隙，可垫博钢板找平，并焊接牢固。在立柱3/4高度位置安装两根斜撑。斜撑之间的夹角及斜撑与罐底的夹角均以45°为宜。电动葫芦安装于立柱上端吊耳上，待两带板安装完成、灌顶封天窗后，使用拉杆将相邻立柱，立柱与中心柱相连，此法使所有电动葫芦组成受力封闭的整体。

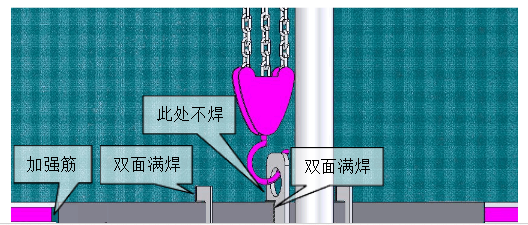

胀圈用槽钢滚弧制成，曲率半径与储罐内径相同。在电动葫芦正下方的胀圈上焊接吊耳。此处需特别注意，胀圈吊耳两侧各一米左右需采用加强筋与加强版加固，吊耳只与胀圈焊接，不得将吊耳与罐壁相焊，以免提升时电动葫芦的倾角拉力造成罐壁下侧向内受拉变形。胀圈与罐壁使用龙门卡具相连，龙门卡具的位置不得靠吊耳过近，太近容易造成罐壁受拉变形，也不得离吊耳过远，过远会造成胀圈受扭转力过大而变形。
