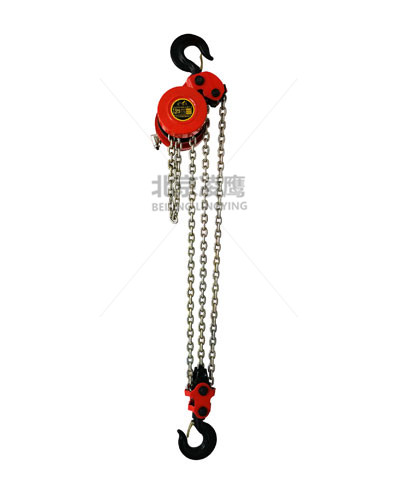

DHP慢速环链电动葫芦
DHP慢速环链电动葫芦
产品名称: DHP慢速环链电动葫芦
产品分类: 环链电动葫芦
产品描述:
DHP型系列电动葫芦（群吊电动葫芦、建筑爬架电动葫芦）一种轻小起重机械，它具有起吊速度慢，机体质量轻，机件硬度高，磨损小的特点。由于在空间较小的 工作场所使用更是灵活迅捷，还适合于建筑工程领域的爬架，爬模的提升，大型油罐的群吊广泛用于各行各业的加工车间、仓库、码头、及各种现代化的生产流水 线，装配线。在空间较小的工作场所使用更是灵活迅捷，安全方便，还适合于建筑工程领域的爬架，爬模的提升，大型油罐的群吊。本产品严格按国家3包执行，产品质量由中国人民保险公司(PICC)承保，请放心使用。

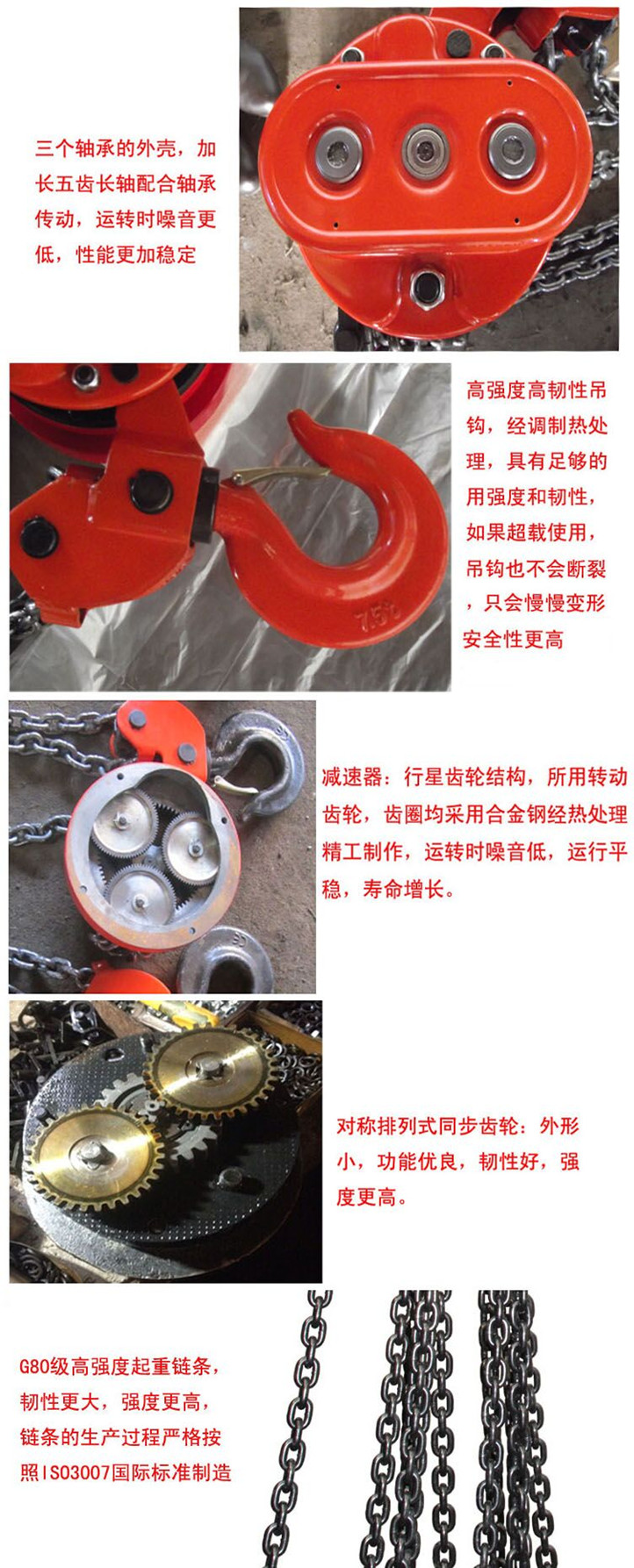

DHP型环链电动葫芦细节图：

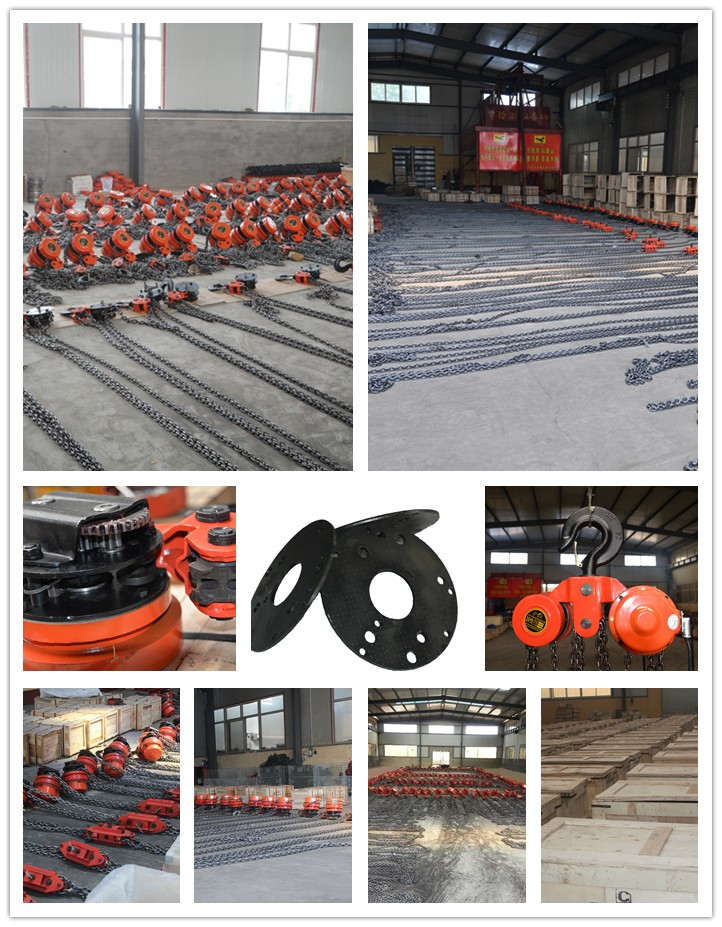

DHP型环链电动葫芦工厂实景图：
DHP型系列电动葫芦产品参数：
|
型号 |
DHP5 |
DHP7.5 |
DHP10 |
DHP20 |
|
|
额定起重量 |
5 |
7.5 |
10 |
20 |
|
|
起升速度m/min |
|
0.18 |
0.12 |
0.09 |
0.09 |
|
实验载荷t |
7.5 |
9 |
12.5 |
25 |
|
|
两钩间小距离mm |
600 |
700 |
780 |
1000 |
|
|
起重链行数n |
2 |
3 |
4 |
8 |
|
|
起升高度m |
3——9 |
||||
|
电机功率w |
200 |
500 |
500 |
500 |
|
|
电机转速r/min |
710 |
1380 |
1420 |
1420 |
|
|
电源 |
380V/50Hz |
||||
|
净重（5m）kg |
58 |
|
|
240 |
|
|
装箱毛重（5m）kg |
69 |
|
|
260 |
|
|
装箱尺寸mm |
560*400*400 |
500*420*390 |
610*480*480 |
700*600*40 |
|
|
注：起重高度每增加1米5吨增加4.5kg，7.5吨增加6.8kg，10吨增加9kg |
|||||

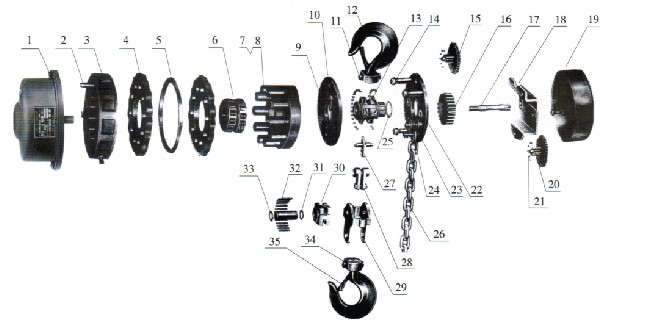

| 1电动机 | 8销套 | 15片齿轮 | 22钢套 | 29下钩架 |
| 2针齿 | 9轴承圈 | 16花键齿轮 | 23导轮 | 30游轮 |
| 3针齿壳 | 9轴承圈 | 17五持长轴 | 24插销 | 31邮轮轴 |
| 4摆线轮 | 11上钩梁 | 18外墙板 | 25轴用挡圈 | 32滚针 |
| 5间隔环 | 12吊钩 | 19罩壳 | 26起重链条 | 33轴用挡圈 |
| 6偏心轴承 | 13起重链轮 | 20四齿短轴 | 27挡板 | 34下钩梁 |
| 7销轴 | 14支撑杆 | 21滚柱 | 28吊链板 | 35卡索板 |
