根据欧式电动葫芦的结构特点，电机和卷筒处于减速器的同一侧。由于葫芦结构紧凑，电机中心与卷筒中心的距离很有限。
根据欧式电动葫芦的结构特点，电机和卷筒处于减速器的同一侧。由于葫芦结构紧凑，电机中心与卷筒中心的距离很有限。锥形电机由于定子内孔和转子外圆呈锥形，为自身制动提供轴向推力，普通锥形电机锥度为14°15`,如果定子外径太小的话，会导致铁心小头齿部磁密和大头觇部磁密过大，故锥形电机铁心外径比普通电机大。为解决此矛盾,在结构上对电机机座做了明显的改进，取消电机上部的叶片,为电机铁心外径放大争取一定的空间。
锥形电机设计时，需保证电机的轴向磁拉力要大于压力弹簧的压力与转子轴向摩擦阻力之和,才能正常工作。并且，电机轴向磁拉力与电源电压有直接关系，当电压下降时，轴向磁拉力明显变小，轴向磁拉力与电压的平方成正比关系。
锥形电机设计时，需保证电机的轴向磁拉力要大于压力弹簧的压力与转子轴向摩擦阻力之和,才能正常工作。并且，电机轴向磁拉力与电源电压有直接关系，当电压下降时，轴向磁拉力明显变小，轴向磁拉力与电压的平方成正比关系。

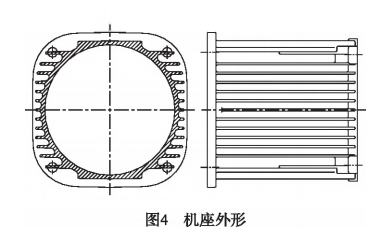

机座外形如图4所示。取消上部叶片以满足定子外径的需要，下部叶片也相应取消，一方面是为了对称设计，减少机座变形，同时也是美观的需要；另一方面，下部机座外形平整，便于电机运输、装配和维护等。两侧叶片采用水平方向叶片,外形协调美观。机座采用铝合金压铸件，压铸件尺寸精度较高，一般为IT5-IT7,可以减少毛坯的加工余量，减少切削工作量；铝合金材料利用率高，既节约材料又节省加工工时;压铸件表面粗糙度小，一般可达到3.2-0.8,有良好的外观质量;压铸件抗拉强度高;压铸件质量稳定，可满足大批量生产。
